TRILION: TRansmission d'Image par Liaison IONosphérique

Equipe SYSCOM (devenue équipe Resyst, axe SRI)

Clency PERRINE clency.perrine@univ-poitiers.fr

Christian CHATELLIER christian.chatellier@univ-poitiers.fr



Contexte

Cette plateforme d’expérimentation a été mise au point conjointement avec l’IETR (www.ietr.org). Notre participation se concentre sur les techniques de codage et de décodage de l’information à travers une stratégie de codage conjoint source canal. Le double objectif de cette plateforme est de valider nos choix de codage d’images en vue de les transmettre sur le canal ionosphérique. L’anisotropie et l’inhomogénéité de ce canal le rend  particulièrement complexe et les TEB constatés expérimentalement avoisinent 10-2. Un système de traitement multi voies en réception développé par l’IETR a permis d’augmenter de façon significative le débit jusqu’à 40 kbits/s, par rapport au débit standard de 4,8 kbits/s. Trois liaisons expérimentales ont été établies sur des distances allant jusqu’à 1280 km et ont permis de mettre en évidence les performances et la cohérence de l’ensemble de ce système en terme de débit et de qualité d’images transmises. La robustesse de l’algorithme de compression WTSOM associé à un codage correcteur d’erreur puis à une stratégie de restauration d’image a été récemment démontrée. Les figures suivantes illustrent les différentes composantes du système et les résultats les plus représentatifs.

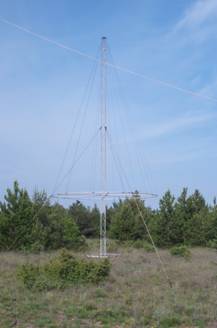

Système d'émission : émetteur et antenne d'émission

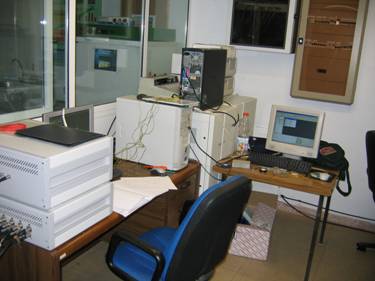

Système de réception : réseau d'antennes hétérogènes et récepteurs







Liaison Poitiers - Monterfil (~ 250 kms)



Transmission d'images couleurs avec restauration



Date d’acquisition

Avril 2004

Fréquence porteuse

4 MHz

Modulation

MAQ 16

Débit

20 kbits/s

Algorithme de compression

WTSOM (couleur)

Taux de compression Tc

0,5625bpp

TEB

4,9.10-3





Image originale

Image reçue

Image Corrigée



Image originale

Image reçue

Image Corrigée





Liaison Valensole - Monterfil (750 kms)

Transmission d’images en niveaux de gris sans restauration



Date d’acquisition

28/05/04

Fréquence porteuse

8,847 MHz

Modulation

MAQ 16

Débit

30 kbits/s

Algorithme de compression

WTSOM (niveaux de gris)

Taux de compression Tc

0,32 bpp

TEB

4,32.10-3





Spectre d’émission

Spectre reçu d’une des voies

Spectre reçu après égalisation et synchronisation





Image originale

Image decompressée n°1

Image decompressée n°2







Liaison Monterfil - El Arenosillo (Espagne) (~ 1280 kms)

Transmission d’images en niveaux de gris sans restauration



Date d’acquisition

25/08/05

Fréquence porteuse

15,717 MHz

Modulation

MAQ 16

Débit

20 kbits/s

Algorithme de compression

WTSOM (niveaux de gris)

Taux de compression Tc

0,32 bpp

TEB

4,82.10-3

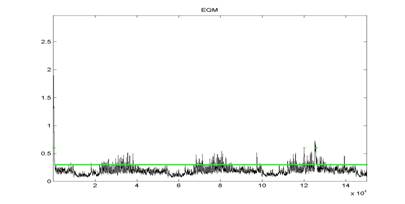

   Constellation après égalisation                               Erreur Quadratique moyenne des symboles reçus







Image originale

Image décompressée n°1

Image décompressée n°2
